微機繼電保護原理淺析(1)

微機繼電保護原理淺析　　摘要：本文就繼電保護領域日益應用廣泛的微機繼電保護，從硬件、算法、電磁兼容等幾方面作以原理性的淺析。
　　關鍵詞：  微機繼電保護
　　1.概述
　　繼電保護是關系著電力系統安全運行的關鍵。繼電保護技術的發展大致分為四個歷史階段：電磁型、晶體管型（又稱半導體型或分立元件型）、集成電路型、微型計算機型。目前，隨著微電子技術的發展，微機型繼電保護技術的應用已越來越廣泛。
　　與傳統的繼電保護技術相比，微機繼電保護主要有以下的優點：
　�。�1）改善和提高繼電保護的動作特性和性能；
　　（2）可靠性大為提高；
　�。�3）內部編程軟接線的方式大大降低了電氣二次線路的復雜性；
　�。�4）可以充分利用CPU的資源，實現其他測量、管理、通訊等功能；
　�。�5）微機特有的記憶存櫧功能能很好的實現故障追憶，提高運行管理效率；
　�。�6）自檢能力強，可以省去每年花費大量人力物力而必須去做的繼電保護預防性試驗，可以保證生產的連續運行；
　�。�7）擴展能力強。
　　2.微機型繼電保護裝置的硬件構成
　　2.1微機繼電保護裝置典型硬件結構

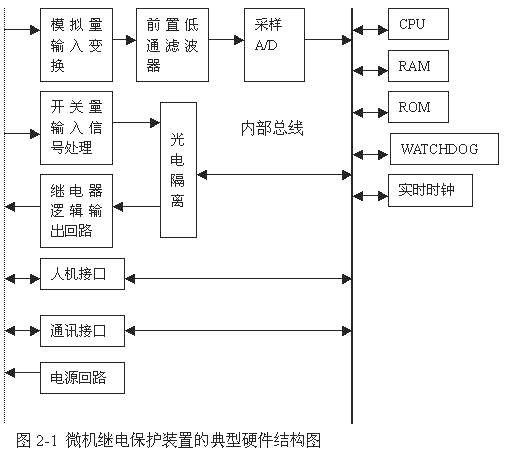

　　微機型繼電保護裝置是微機控制技術的應用實例之一。它是以微處理器（單片機）為核心，配以輸入、輸出通道，人機接口和通訊接口等。圖2-1給出了微機保護的典型硬件結構圖。
